Обжиг по дереву или пирография – это одна из разновидностей художественного ремесла, заключающаяся в нанесении рисунка на поверхность древесины с помощью раскаленного пера специального выжигатель. Юный здолбуновчанин-изобретатель Вадим Кондратюк осенью 2022 года представил нихромовый выжигатель по фанере, который спроектировал и разработал вместе со своим наставником Юрием Федоруком. Разработка здолбуновчанина, получившая название «ЧПУ нихромовый выжигатель по фанере», получила первое место в конкурсе разработок, который проводился на базе «Ровенского областного центра научно-технического творчества учащейся молодежи», пишет irivnyanyn.com.

Особенности выжигателя изобретателя из Ровенщины

Здолбуновчанин Вадим Кондратюк не один год посещал кружок судостроения на базе Здолбуновской станции юных техников. В этом внешкольном учебно-воспитательном заведении дети и молодежь могут получить новые знания, проявить свои творческие и изобретательские способности.

Наставником Вадима был руководитель кружков судостроения и авиамоделирования Юрий Александрович Федорук. Именно он помогал Вадиму Кондратюку спроектировать и разработать «Числовое программное управление нихромовый выжигатель по фанере».

Данный станок предназначен для выжигания по фанере с помощью нихромового жала и специальной компьютерной программы. Конечно, выжигатели такого типа существуют уже давно. Вместе со станками, работающими с помощью числового программного управления и двух осевых координат.

Однако особенностью и отличием станка Вадима Кондратюка и его наставника от уже существующих состоит в том, что он спроектирован и полностью разработан изобретателями из имеющихся и доступных деталей и недорогих радиоэлектронных компонентов.

Как рассказывал сам Вадим Кондратюк, в его проекте было вложено 1,5 тыс. гривен. Сюда вошла стоимость пластика для печати и электроника, заказанная из Китая. Для сравнения, цена на станки промышленного производства по состоянию на 2022 год стартовала от 8 тыс. гривен.

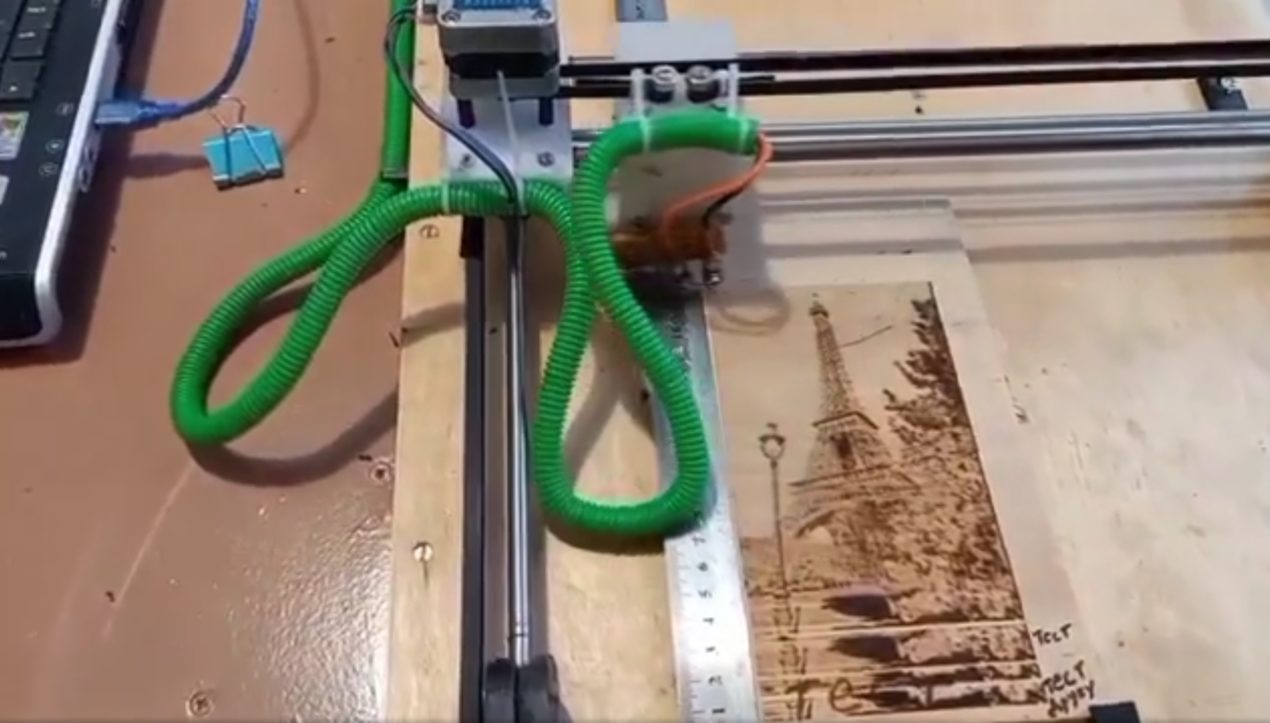

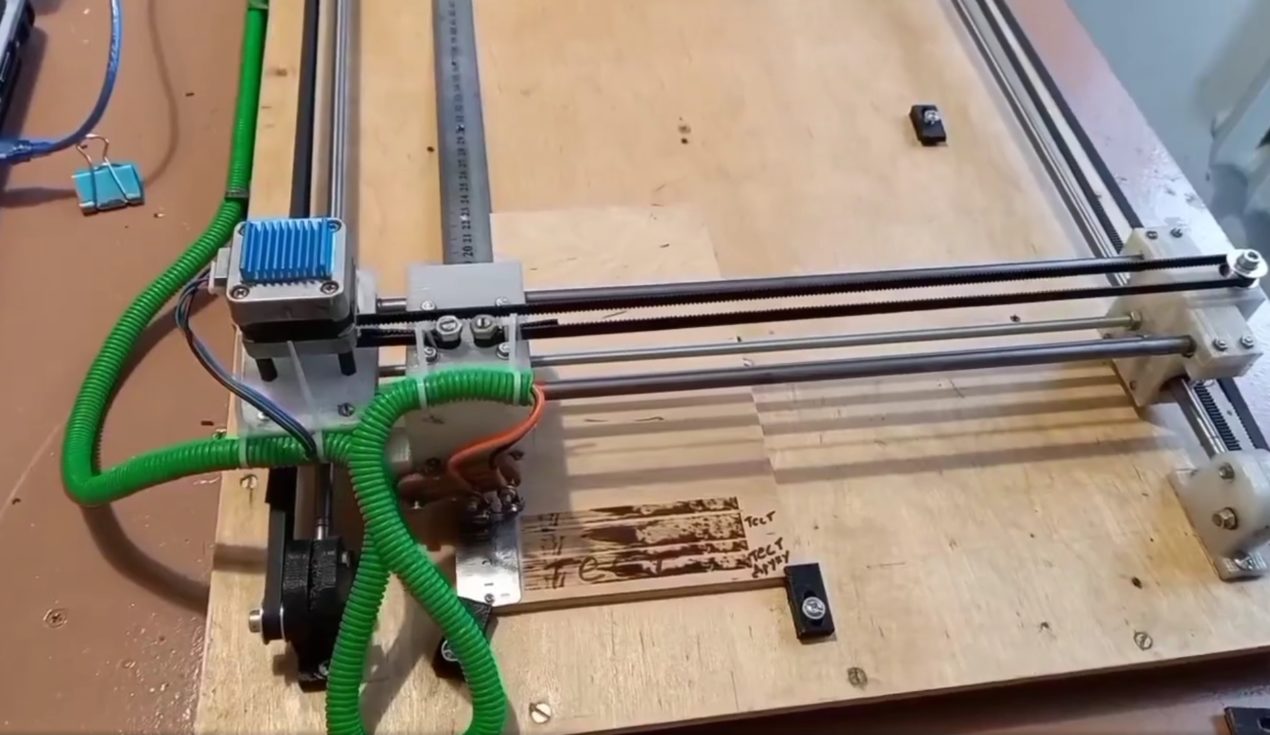

Основание станка, размером 70х50 см, состоит из фанеры. На фанере закреплены пластиковые детали, которые юноша изготовил самостоятельно методом 3D печати. Длина металлических направляющих по оси Y 57 см, по оси X 44 см. На оси X закреплена каретка с нихромовым жалом толщиной 0,1 мм. Она зажимается латунными клеммами и имеет свободный ход.

Электроника станка выполнена на основе Arduino Uno – широко используемая плата микроконтроллеров с открытым кодом на базе микроконтроллера ATmega328P и платы расширения. Изобретатель установил плату расширения CNC Shield v3 – она позволяет создать на базе контроллера Arduino Uno станок с ЧПУ. Контроллер Arduino позволяет работать станку автономно или управлять с помощью компьютера через порт USB.

Здолбуновчанин объединил платы вместе с драйверами шаговых двигателей А4988, а программное обеспечение использовал «GRBL Controller». Шаговые двигатели в количестве 3 штук, парень использовал из старых маточных принтеров.

Подготовку изображения к обжигу на фанере можно осуществить при вводе его в любом графическом редакторе в черно-белый цвет. Также, по словам Вадима Кондратюка, важным этапом в выжигании является подготовка фанеры. Она должна быть хорошо отшлифована, с хорошим основанием и желательно без видимой, волокнистой структуры.

Перевод изображения в G-код изобретатель осуществлял с помощью программы украинского разработчика «Выжигатель». Принцип работы этого нихромового выжигателя по фанере подобен обычному ручному обжигу. В данном случае постоянно нагретое нихромовое жало под управлением программного кода перемещается по двум осевым координатам, перенося заранее подготовленное фото на фанеру. Там, где нужно получить черный оттенок, нихром перемещается медленно, а в местах белого – быстро.

Время выжигания зависит от размера фото и заданного в редакторе качества.

Юный изобретатель получил награду за свое изделие

В конце ноября 2022 года на базе коммунального учреждения «Ровенский областной центр научно-технического творчества учащейся молодежи» провел заочный конкурс научно-исследовательских, изобретательских и рационализаторских разработок среди воспитанников внешкольного образования области.

Вадим Кондратюк из Здолбунова стал одним из участников данного конкурса, где презентовал свою разработку «ЧПУ нихромовый выжигатель по фанере». По условиям конкурса юный новатор предварительно снял видео презентуемого изделия, в котором рассказал о функциональном назначении своей разработки, ее особенностях и новизне.

Вадим Кондратюк отмечал, что его разработка безопасна для использования в домашних условиях и в образовательных учреждениях, а также имеет ряд преимуществ над лазерным гравировальным выжигателем. В отличие от него нихромовое жало не рассеивает световой луч, который опасен для зрения и не создает много дыма во время работы.

Кроме того, использование нихромового жала дает лучшее и четкое изображение на фанере потому, что его создание осуществляется линиями с переменной скоростью жала, а не точечным обжигом при включении и выключении луча лазера.

В результате здолбуновчанин Вадим Кондратюк завоевал первое место за свое изобретение.
